Y55N(XCN/XC158)高可靠密封线簧电连接器


 Y55N(XCN/XC158)系列高可靠密封线簧电连接器

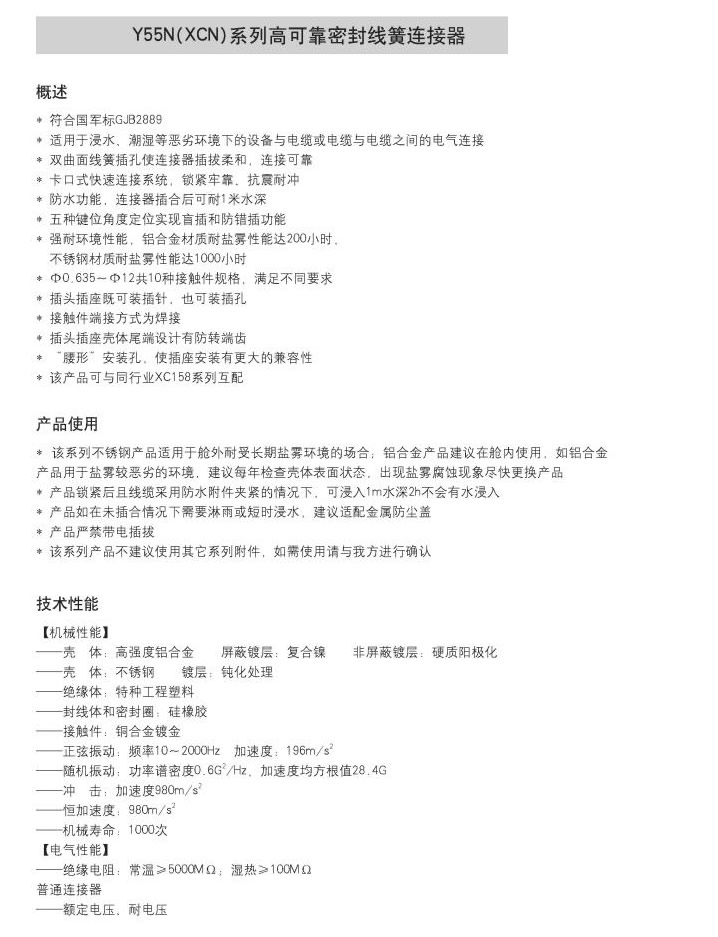

产品介绍
●  符合国军标GJB2889
●  适用于浸水、潮湿等恶劣环境下的设备与电缆或电缆与电缆之间的电气连接
●  双曲面线簧插孔使连接器插拔柔和,连接可靠
●  卡口式快速连接系统,锁紧牢靠、抗震耐冲
●  防水功能,连接器插合后可耐1米水深
●  五种键位角度定位实现盲插和防错插功能
●  强耐环境性能,铝合金材质耐盐雾性能达200小时,不锈钢材质耐盐雾性能达1000小时
●  Φ0.635~Φ12共10种接触件规格,满足不同要求
●  插头插座既可装插针,也可装插孔
    接触件端接方式为焊接
●  插头插座壳体尾端设计有防转端齿
●  腰形”安装孔,使插座安装有更大的兼容性
●  该产品可与同行业XC158系列互配

产品使用
●  该系列不锈钢产品适用于舱外耐受长期盐雾环境的场合:
    铝合金产品建议在舱内使用,如铝合金产品用于盐雾较恶劣的环境,建议每年检查壳体表面状态,出现盐雾腐蚀现象尽    快更换产品
●  产品锁紧后且线缆采用防水附件夹紧的情况下,可浸入1m水深2h不会有水浸入
●  产品如在未插合情况下需要淋雨或短时浸水,建议适配金属防尘盖
●  产品严禁带电插拔
●  该系列产品不建议使用其它系列附件,如需使用请与我方进行确认

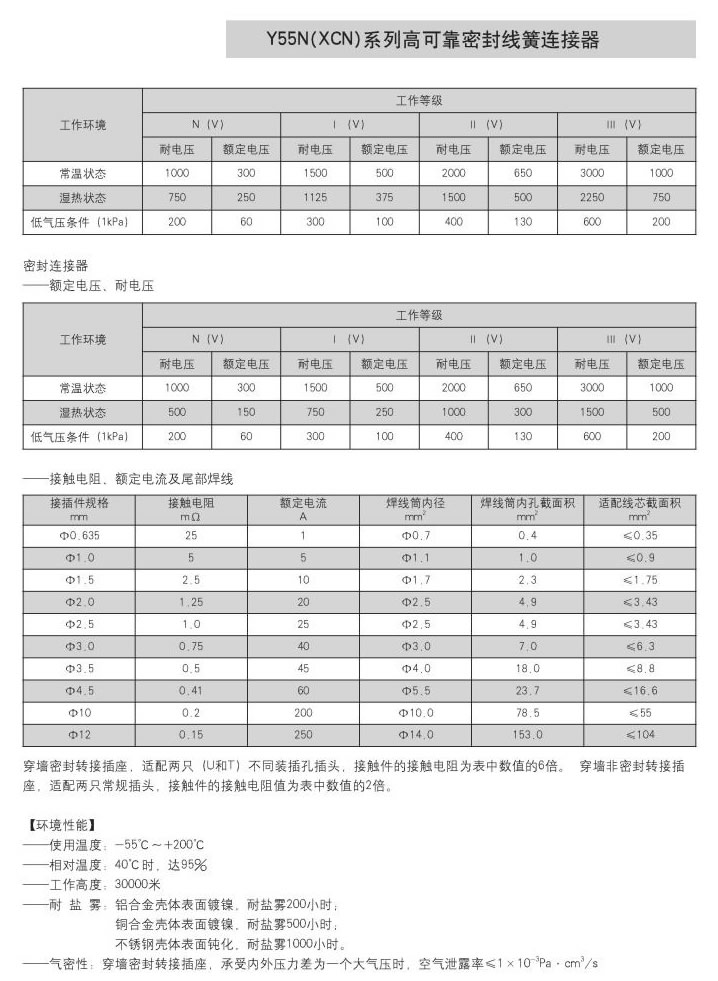

主要技术性能:
【机械性能】
——-壳体:高强度铝合金
屏蔽镀层:复合镍
非屏蔽镀层:硬质阳极化
-壳体:不锈钢 镀层:钝化处理
-绝缘体:特种工程塑料
-封线体和密封圈:硅橡胶
-接触件:铜合金镀金
-正弦振动:频率10~2000Hz 加速度:196m/s2
-随机振动:功率谱密度0.6G2/Hz,加速度均方根值28.4G
-冲击:加速度980m/s2
-恒加速度:980m/s2
-机械寿命:1000次

【环境性能】
——使用温度:-55℃~+200℃
——相对温度:40°C时,达95%
——工作高度:30000m
——耐盐雾:铝合金壳体表面镀镍,耐盐雾200小时
                    铜合金壳体表面镀镍,耐盐雾500小时
                    不锈钢壳体表面钝化,耐盐雾1000小时
——气密性:穿墙密封转接插座,承受内外压力差为一个大气压时,
                    空气泄露率≤1×10⁻³Pa.cm³/s
