Y55A(XCA)圆形电连接器

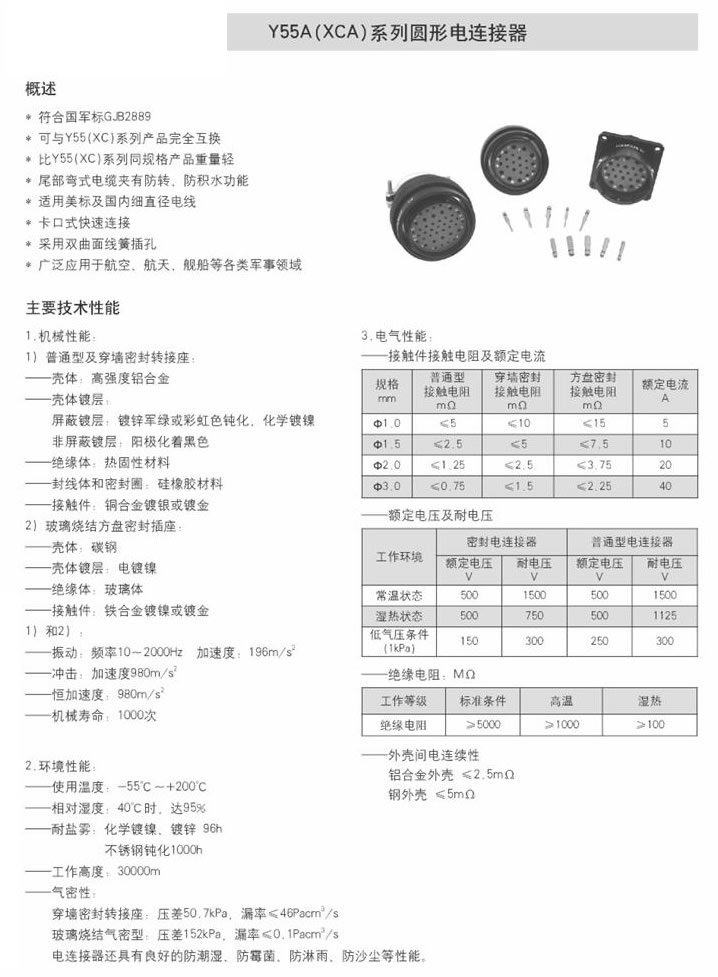

Y55A(XCA)系列圆形电连接器
产品简介:
● 符合国军标GJB2BB9
● 可与Y55(XC)系列产品完全互换
● 比Y55(XC)系列同规格产品重量轻
● 尾部弯式电缆夹有防转,防积水功能
● 适用美标及国内细直径电线
● 卡口式快速连接
● 采用双曲面线簧插孔
● 广泛应用于航空,航天、舰船等各类军事领域
主要技术性能
【机械性能】
1)普通型及穿墙密封转接座:
——-壳体:高强度铝合金
——壳体镀层:
屏蔽镀层:镀锌军绿或镀锌彩虹色钝化、
化学镀镍非屏蔽镀层:阳极化着黑色
——绝缘体:热固性材料
——封线体和密封圈:硅橡胶材料
——接触件:铜合金镀银或镀金
2)玻璃烧结方盘密封插座:
——壳体:碳钢
——壳体镀层:电镀镍
——绝缘体:玻璃体
——接触件:铁合金镀镍或镀金
1)和2):
——振动:频率10-2000Hz 加速度:196m/s²
——冲击:加速度980m/s²
——恒加速度:980m/s²
——机械寿命:1000次
【环境性能】
——使用温度:-55℃~+200℃
——相对湿度:40℃时,达95%
——耐盐雾:化学镀镍、镀锌 96h
不锈钢钝化1000h
——工作高度:30000m
气密性:
穿墙密封转接座:压差50.7kPa,漏率≤46Pacm³/s
玻璃烧结气密型:压差152 kPa,漏率≤0.1Pacm³/s
电连接器还具有良好的防潮湿,防霉菌,防淋雨,防防沙尘等性能。
