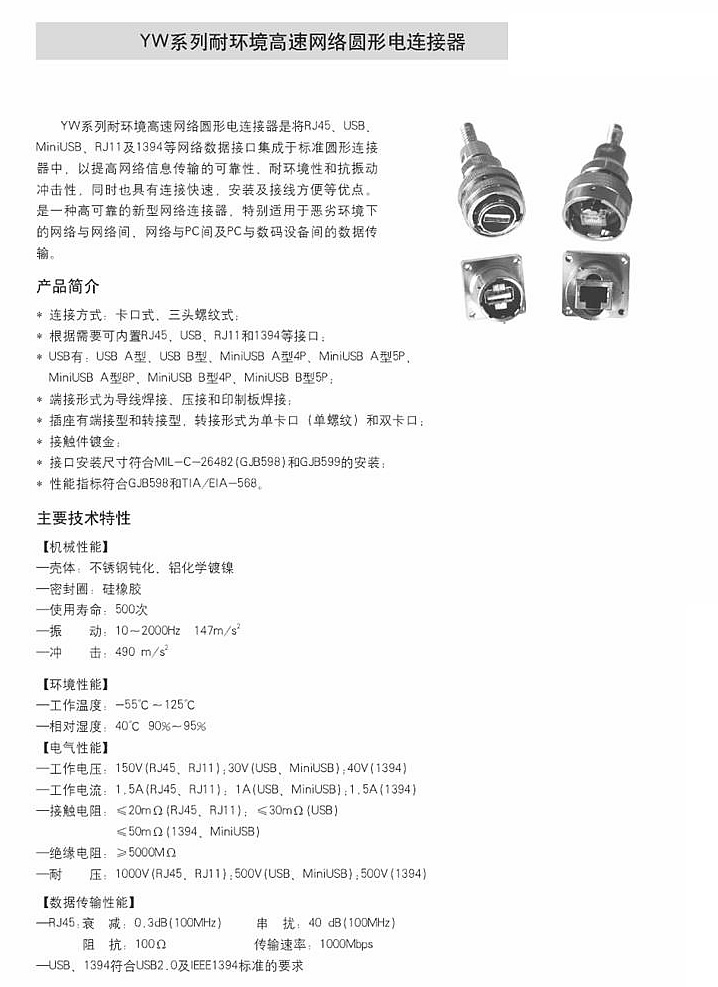

YW高速网络圆形电连接器
产品简介：
● YW系列耐环境高速网络圆形电连接器是将RJ45、USB.
MiniUSB、RJ11及1394等网络数据接口集成于标准圆形连接器中，
以提高网络信息传输的可靠性、耐环境性和抗振动冲击性，
同时也具有连接快速，安装及接线方便等优点。
是一种高可靠的新型网络连接器，特别适用于恶劣环境下的网络与网络间，
网络与PC间及PC与数码设备间的数据传输。
● 连接方式:卡口式、三头螺纹式:
● 根据需要可内置RJ45、USB、RJ11和1394等接口:
● USB有: USB A型、USBB型、MiniUSBA型4P、MiniUSBA型5P、
MiniUSB A型8P、MiniUSBB型4P、MiniUSB B型5P:
● 端接形式为导线焊接、压接和印制板焊接:
● 插座有端接型和转接型，转接形式为单卡口(单螺纹)和双卡口;
● 接触件镀金:
● 接口安装尺寸符合MIL-C-26482(GJB598)和GJB599的安装;
● 性能指标符合GJB598和TIA/EIA-568
主要技术指标
【机械性能】
——壳体:不锈钢钝化，铝化学镀镍
——密封圈:硅橡胶
——使用寿命:500次
——振动:10~2000Hz 147m/s²
——冲击:490 m/s²
【环境性能】
——工作温度:-55℃~125℃
——相对湿度:40℃90%~95%
【电气性能】
——工作电压:150V(RJ45、RJ11);30V(USB、MiniUSB):40V(1394)
——工作电流:1.5A(RJ45、RJ11);1A(USB、MiniUSB);1.5A(1394)
——接触电阻:≤20mΩ(RJ45、RJ11):≤30mΩ(USB)
≤50mΩ(1394、MiniUSB)
——绝缘电阻:≥5000MΩ
——耐压:1000V(RJ45、RJ11);500V(USB、MiniUSB):500V(1394)
【数据传输性能】
——RJ45:衰减:0.3dB(100MHz) 串扰:40 dB(100MHz)
阻抗:100Ω 传输速率:1000Mbps
——USB，1394符合USB2.0及IEEE1394标准的要求
